防臭總存水匯流盒

防臭總存水匯流盒

雅麗家

BA113

<

整套衛浴設備共用一個大型水封,不但防臭效果更完備,排水也變得更順暢了。多重設計的當樓層維修,再也不用擔心阻塞時將家裡弄得一團亂,也無需和樓下的鄰居借道協商,省下了不少麻煩的溝通與爭吵。搭配降板設計,所佔的空間更少,不但浴室裡的空間變大了,晚上睡覺時也不會聽到鄰居的排水噪音,像這樣的居家生活才是現代人值得擁有的。



產品功能

集合排水管路匯流後排出,具有集合、過濾、防臭、方便維修清理等功能,有效隔絕汙染與阻塞等困擾。



系統優勢

所佔的空間更小,噪音更小,排水量更大,

水封更持久,檢修更方便



產品特色



A 水封更持久

1. 排水管在排水時會因為空氣的推力,而將水封推走,造成破封的可能,若將複數的排水管結合,可讓推力從其他進水口釋出,徹底抵消虹吸作用中的正壓。

2. 連結複數排水設備,只要其中任一排水設備有使用,就可以立刻補足所需要的水量,避免水封效果因蒸發作用而破封。

3. 1250cc的存水量,即使遇到排氣管無法平衡的負壓,或者是毛細孔作用與蒸發作用,仍可長期維持水封。


B 檢修更方便

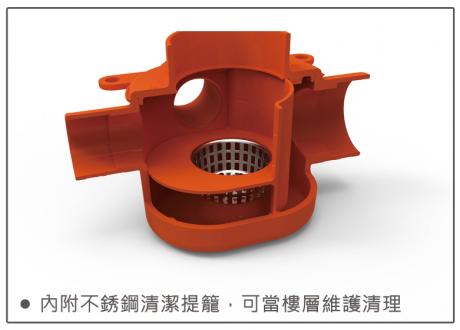

4. 內附不銹鋼清潔網過濾異物雜質,避免排水管阻塞,清理提籠時不影響水封效果。空間足夠讓成人手臂伸手進去清理,或使用吸水式吸塵器清理。



 5. 連接複數排水管集中過濾,住戶可以每兩個月清理廁所的同時一併處理,長期下來可確保排水管暢通。

6. 打開落水頭上蓋便可以在自家樓層做清潔的動作,無須借道樓下住戶的浴室做檢修,免去與眾人協商的麻煩。

7. 每戶在排水支管到排水幹管之間作一總存水,住戶可在自己樓層修改,房屋產權清晰,不須影響隔壁或樓下的鄰居。



C 所佔的空間更小

8. 體積小高度僅16公分,可以更確實的落實橫管坡度設計,避免排水管內淤積,又不影響室內使用空間的高度,減少壓迫感。

9. 最耗空間的吊管設計包含樓板層只需要35-45公分的空間,埋入式降板更只需要20-30公分,意味著可以更輕鬆的清理底部淤積。

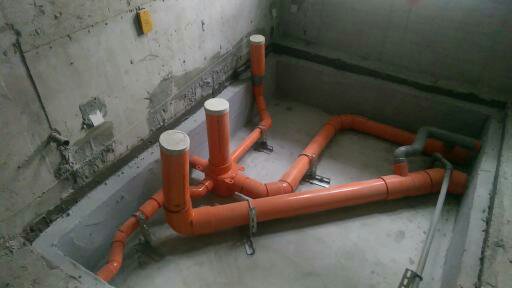

中山 (雙層樓板)

10. 僅佔16公分的高度,讓地下室或單樓層也可以得到絕佳的水封效果。

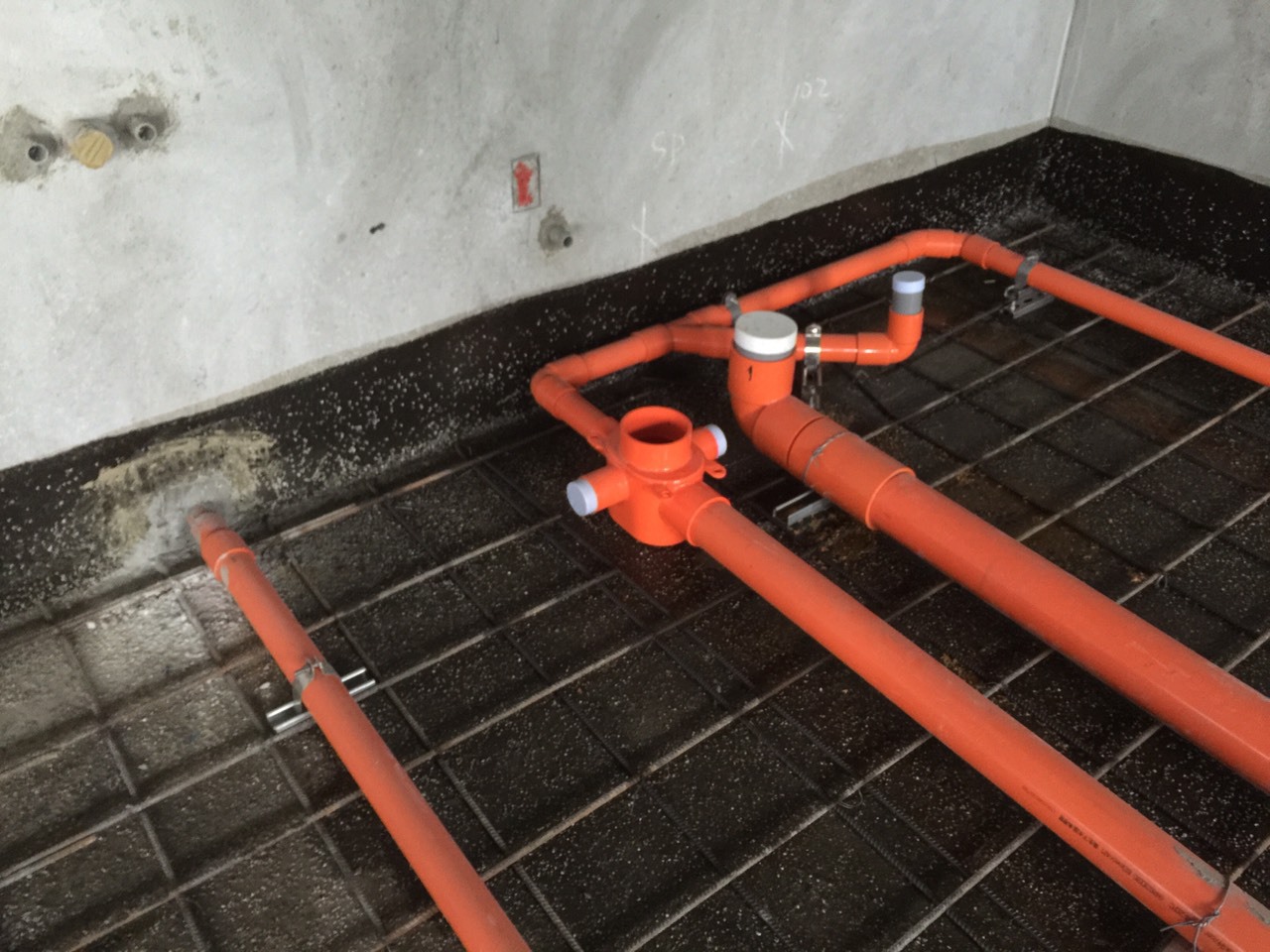

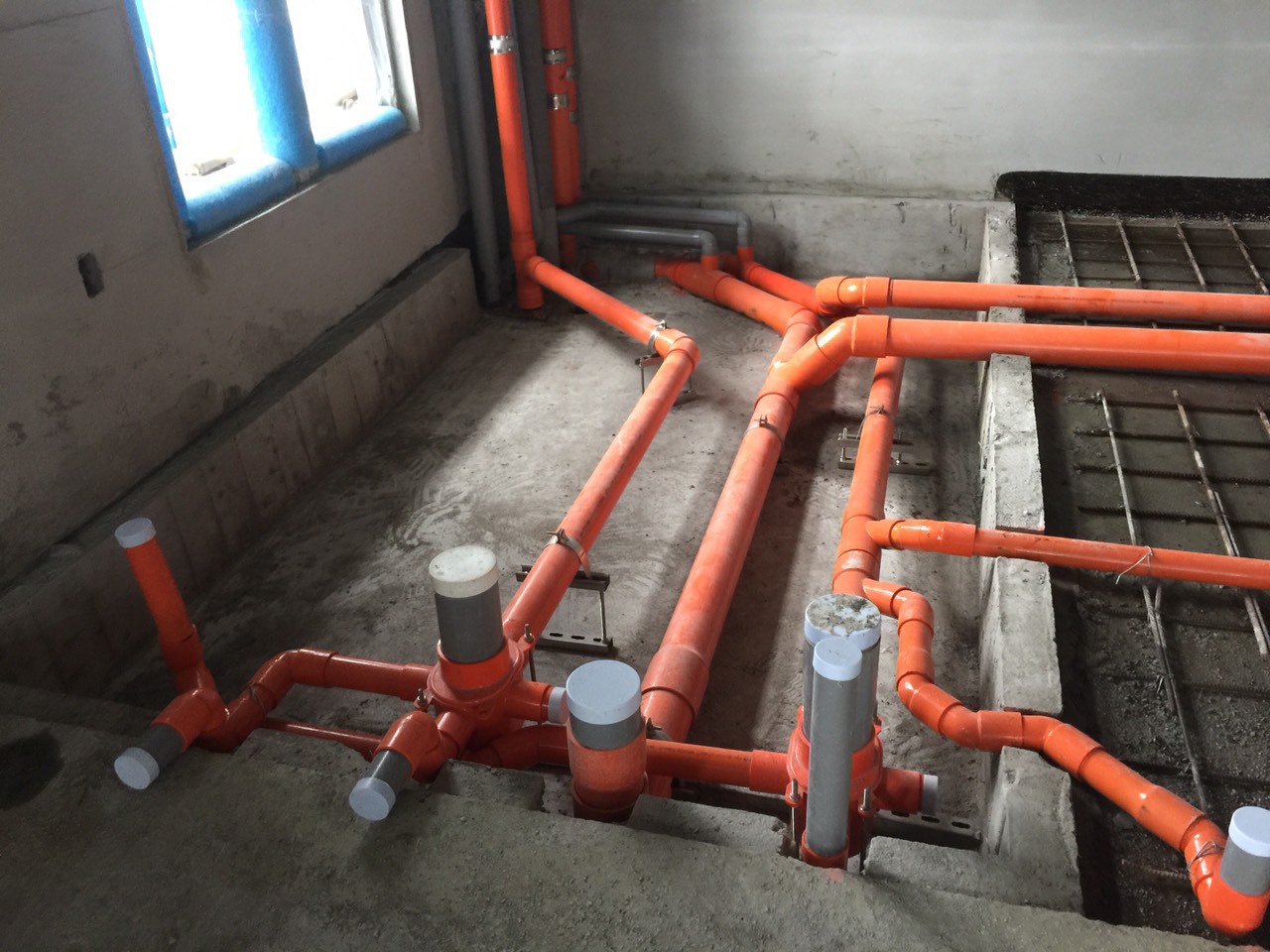

 永和 (降板浴缸)   新店 (一樓降板設計)

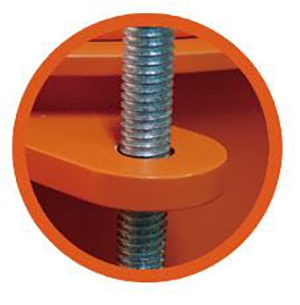

11. 懸吊式配管施工可搭配強化固定孔使用,前後各兩個固定孔,可利用U型螺絲或全牙螺絲,平穩固定於天花板。

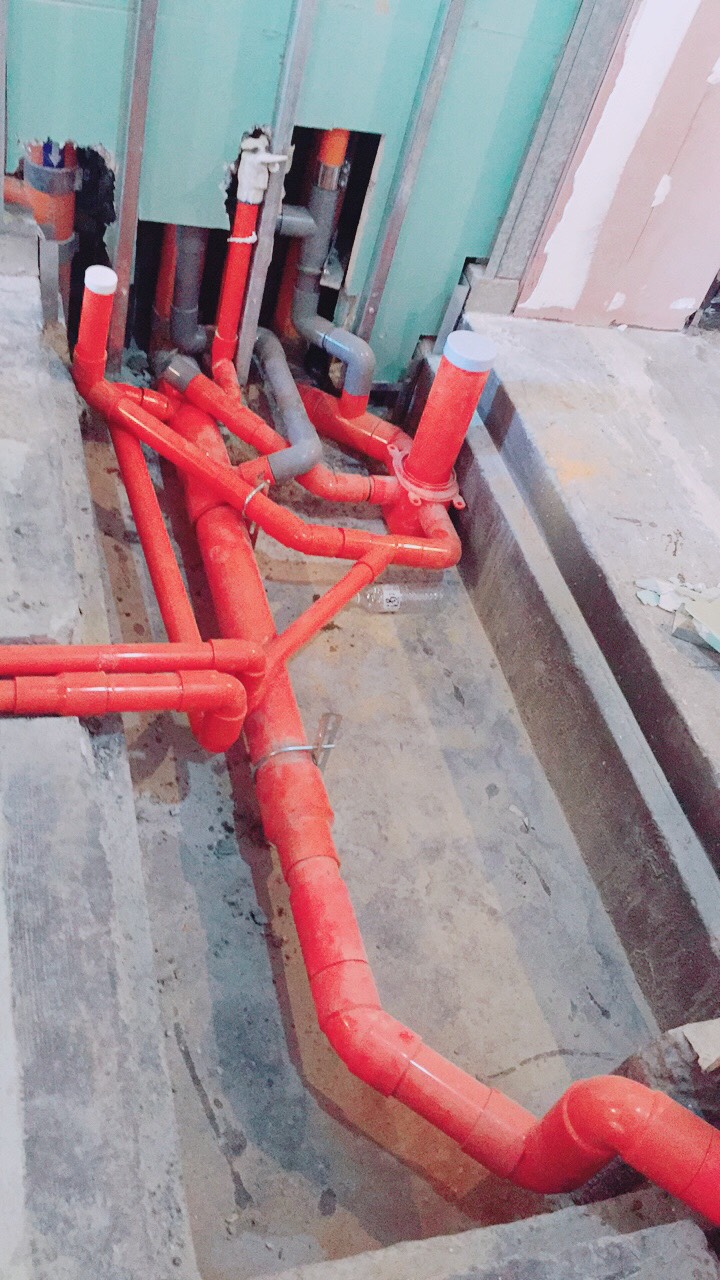

(鑄鐵管+吊管)


D 噪音更少

11. 進水口與水面高度不到2公分落差,有效降低排水噪音,(醫學報導超過50分貝的噪音會導致失眠)。



E 排水量更大

12. 3英吋出水口確保更大的排水量,符合現代浴室衛生設備多樣化的需求,可直接連接排水橫支管到主幹管。



F 配件搭配




規格說明:

進水口2" 英吋 * 3
出水口3" 英吋 * 1
集水口4" 英寸 * 1 (內附不銹清潔提籠)

最大存水量1250cc

(通過SGS與國家標準局排水配件強度與浸漬檢驗)

試驗項目



試驗結果

要求值

灰分實驗(%)



存水P匯流器

4以下

浸漬實驗



3.84

±2以內



蒸餾水

+0.07

±2以內

10%氯化鈉溶液

+0.04

±2以內

30%硫酸溶液

+0.06

±2以內

40%氫氧化鈉溶液

-0.04

±2以內

40%硝酸溶液

-0.08

要求值

註 : 試驗環境條件 : 溫度 23±2°c 、相對溼度 50±5%RH。







維護:請依照廁所使用的 頻率清理提籠,可減輕排水系統負擔。維護居住環境的品質。


總存水彎使用規範(按滑鼠右鍵下載)


施工規範

1.檢修口上方的位置需有足夠的空間進行清潔檢修,避免沉積與毛細管作用。
2.橫支管布置應保證距離最短,管道轉彎最少,以利排水。
3.橫支管應確保洩水坡度不得小於1/100,避免淤積。
4.固定支架不應拉扯扭曲而變形。
5.總存水彎內不應有工程廢棄物堆積。
6.總存水彎與排水立管之間,需設置透氣管等平衡壓力之裝置,避免虹吸作用。
7.總存水彎不得連接洗衣機,洗菜槽或便器。
